Laboreinbau

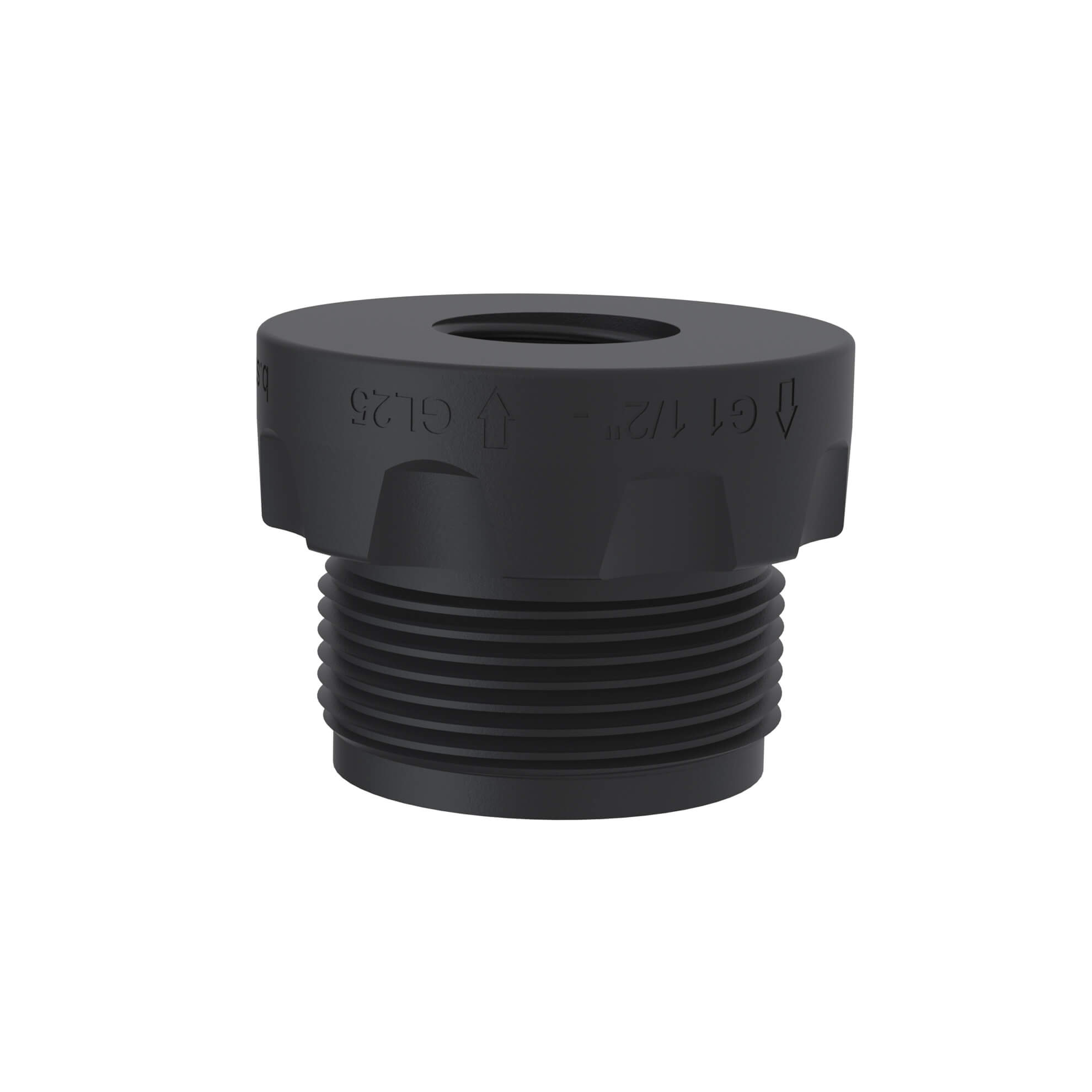

Verbindungsstücke aus ableitfähigem PE-EX. Abmessungen: Außengewinde G 1 1/2 Außengewinde - Innengewinde GL25 Innengewinde - Oliven-Außen-Ø mm - Oliven-Innen-Ø mm - "

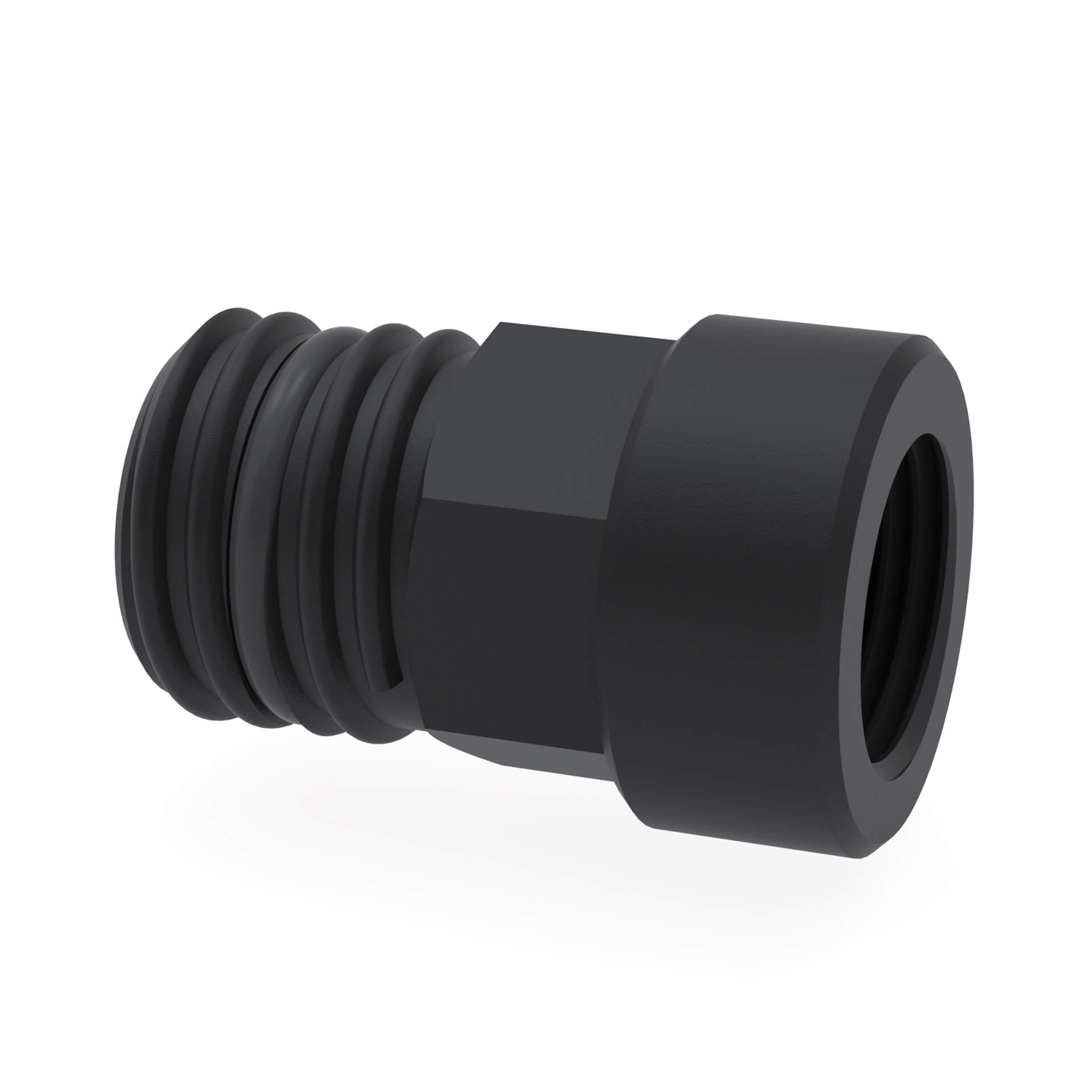

Verbindungsstücke aus ableitfähigem PE-EX. Abmessungen: Außengewinde GL25 Außengewinde - Innengewinde G 1/2 Innengewinde - Oliven-Außen-Ø mm - Oliven-Innen-Ø mm - "

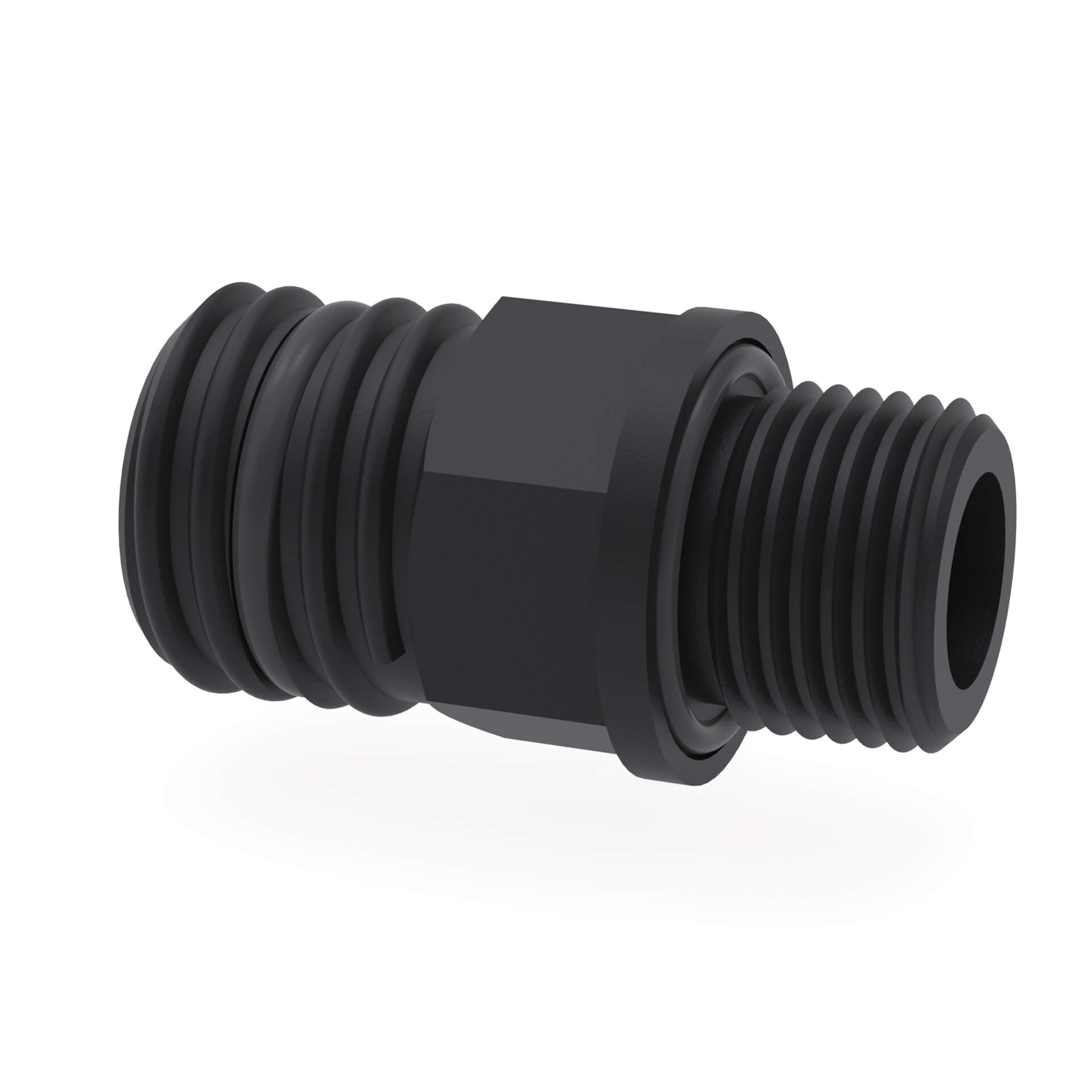

Verbindungsstücke aus ableitfähigem PE-EX. Abmessungen: Außengewinde GL25 Außengewinde G 1/2 Innengewinde - Innengewinde - Oliven-Außen-Ø mm - Oliven-Innen-Ø mm - "

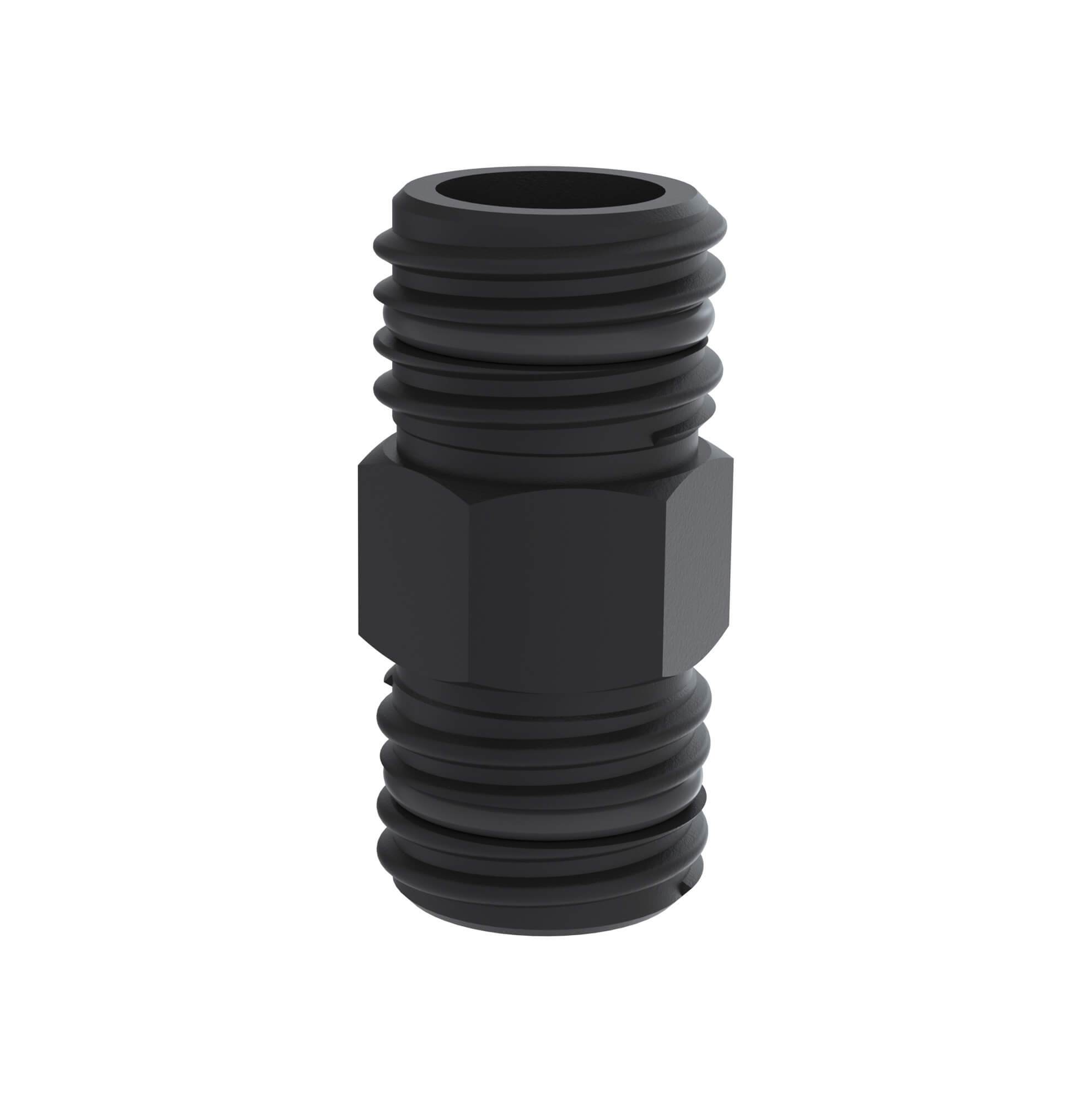

Verbindungsstücke aus ableitfähigem PE-EX. Abmessungen: Außengewinde GL25 Außengewinde GL25 Innengewinde - Innengewinde - Oliven-Außen-Ø mm - Oliven-Innen-Ø mm -

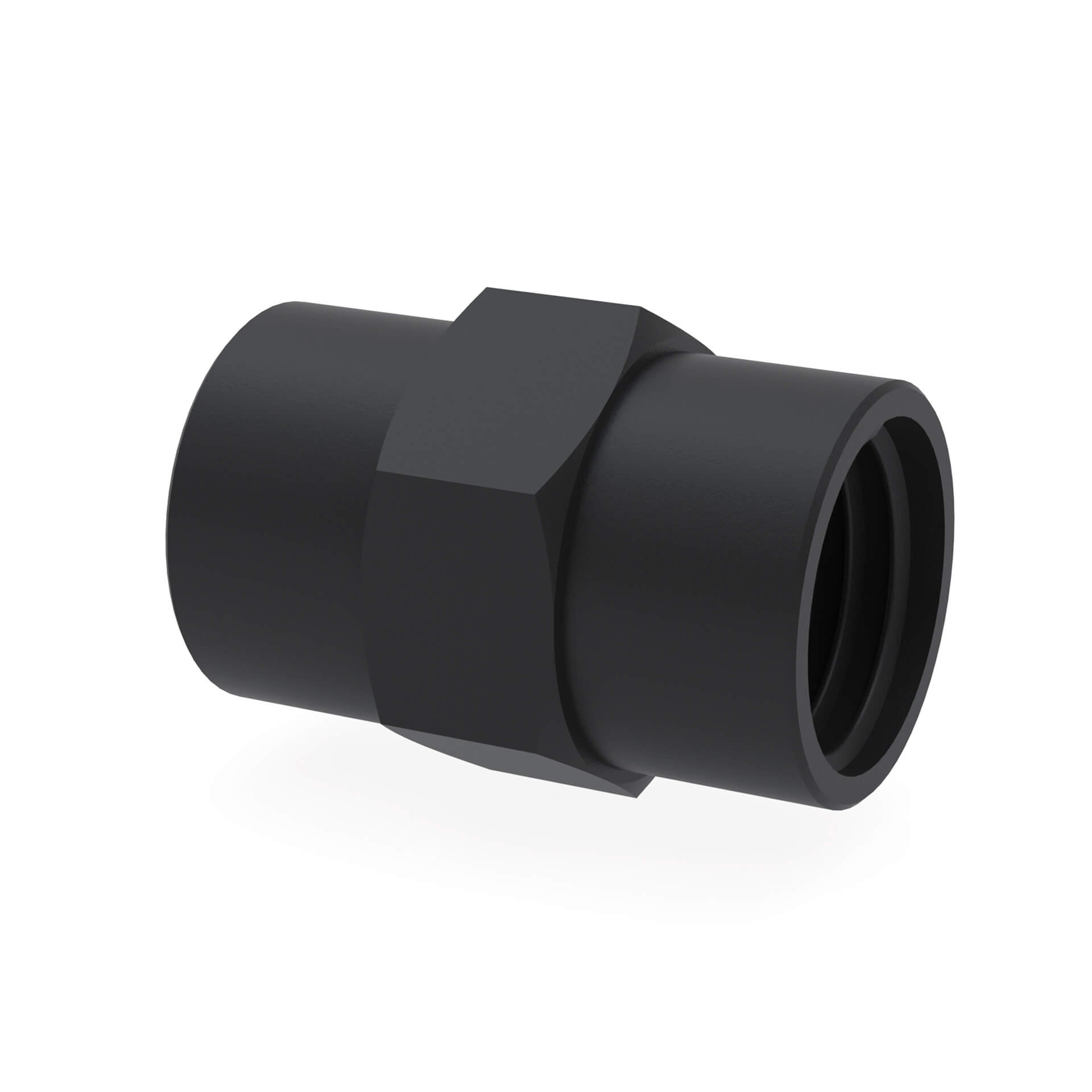

Verbindungsstücke aus ableitfähigem PE-EX. Abmessungen: Außengewinde - Außengewinde - Innengewinde GL25 Innengewinde GL25 Oliven-Außen-Ø mm - Oliven-Innen-Ø mm -

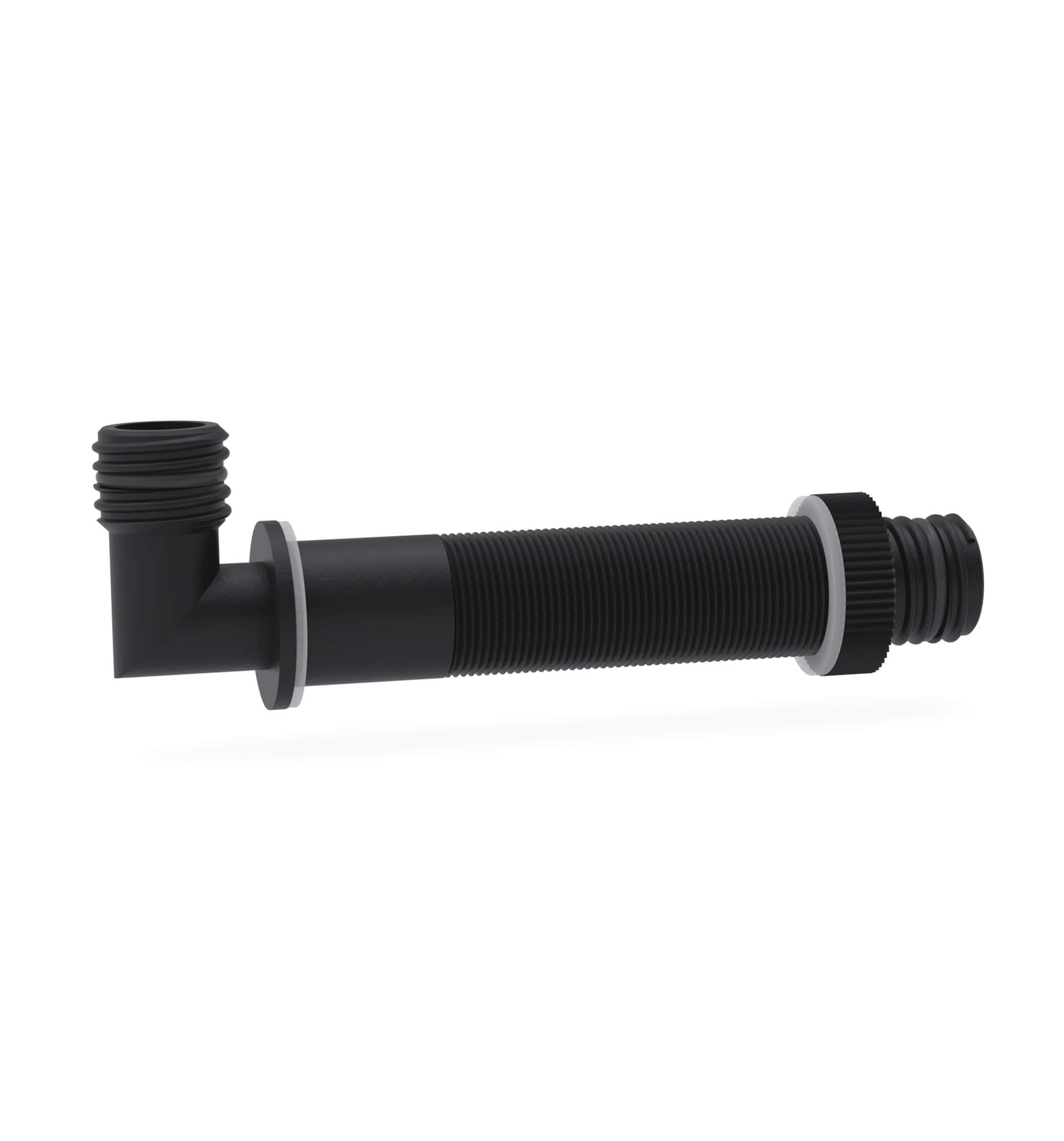

Schrankdurchführung GL25 Aus ableitfähigem PE-EX, Durchführung in Sicherheitsschränke mit Wandstärke max. 100 mm und Bohrungs-Ø 28 mm, Kontermutter mit Silikondichtungen zur Klemmbefestigung, 2x Anschluss Gewinde GL25 männlich für Verbindung mit b.safe Waste Tubes. Ein passender Brandschutzaufsatz R 580-05 ist separat erhältlich. Abmessungen: Gewindeanschluss 2x GL25 männlich / male Außenmaße (L x Ø) mm 163 x 35 Nutzlänge mm 110 Für Bohrungs-Ø mm 28

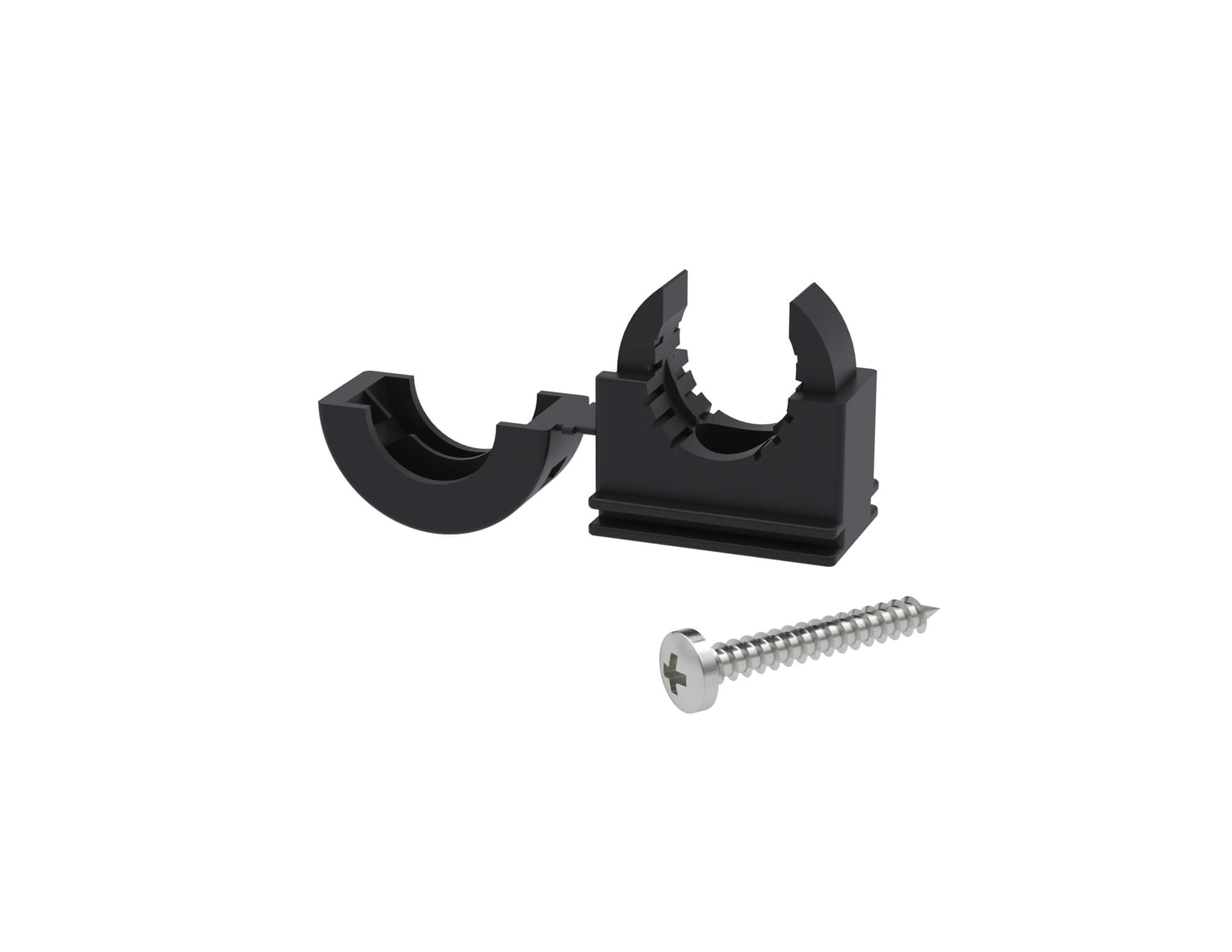

Wandhalterung für Waste Tube b.safe Wandhalterung für Waste Tube, aufklappbare Rohrschelle für b.safe Waste Tube mit Außen-Ø 18 mm. Inklusive Befestigungsmaterial. VE: 1 Stück Abmessungen: für Schlauch-Außen-Ø mm 18 Verpackungseinheit Stück 1

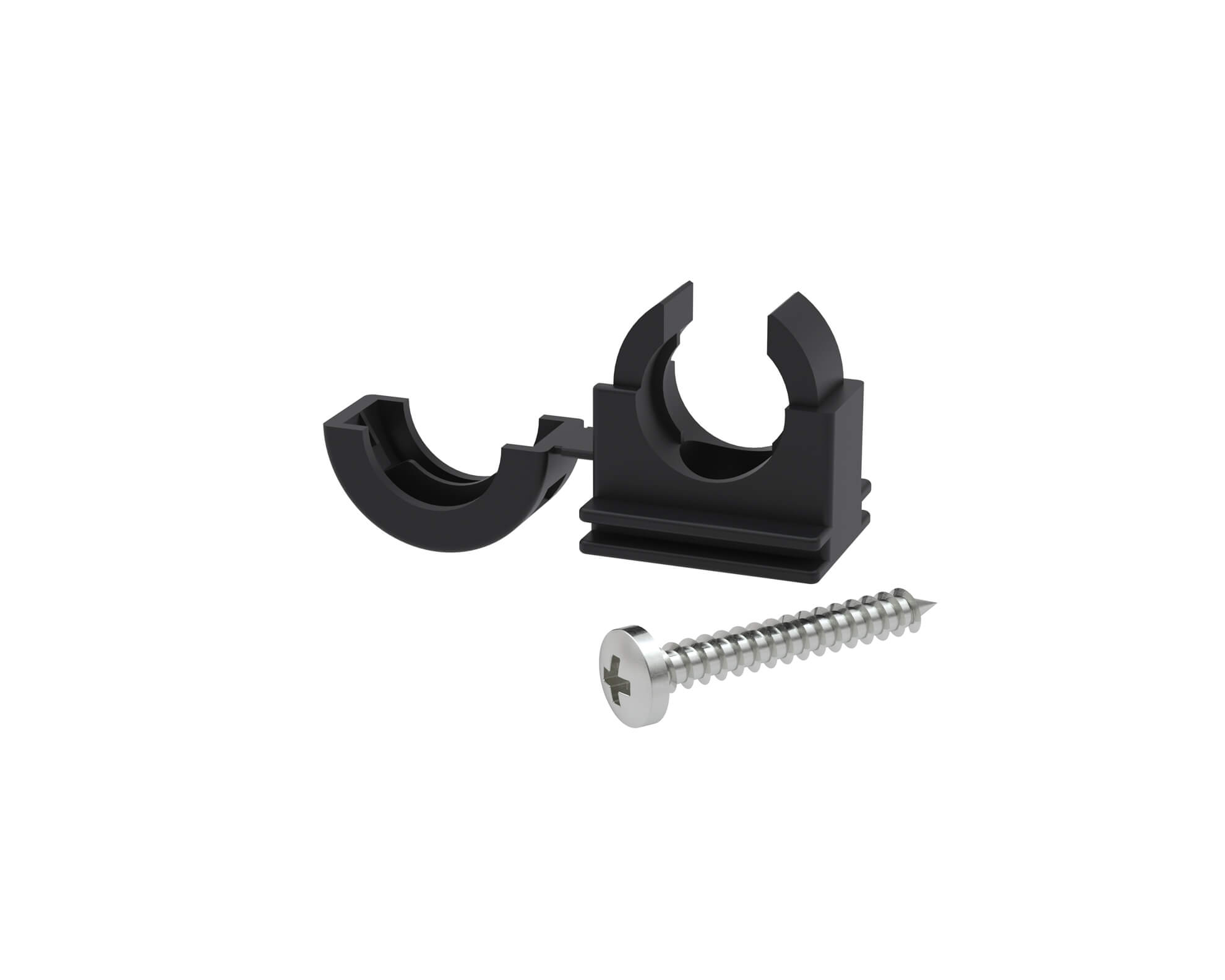

Wandhalterung für Waste Tube Smooth b.safe Wandhalterung für Waste Tube Smooth, aufklappbare Rohrschelle für b.safe Waste Tube Smooth mit Außen-Ø 16 mm. Inklusive Befestigungsmaterial. VE: 1 Stück Abmessungen: für Schlauch-Außen-Ø mm 16 Verpackungseinheit Stück 1

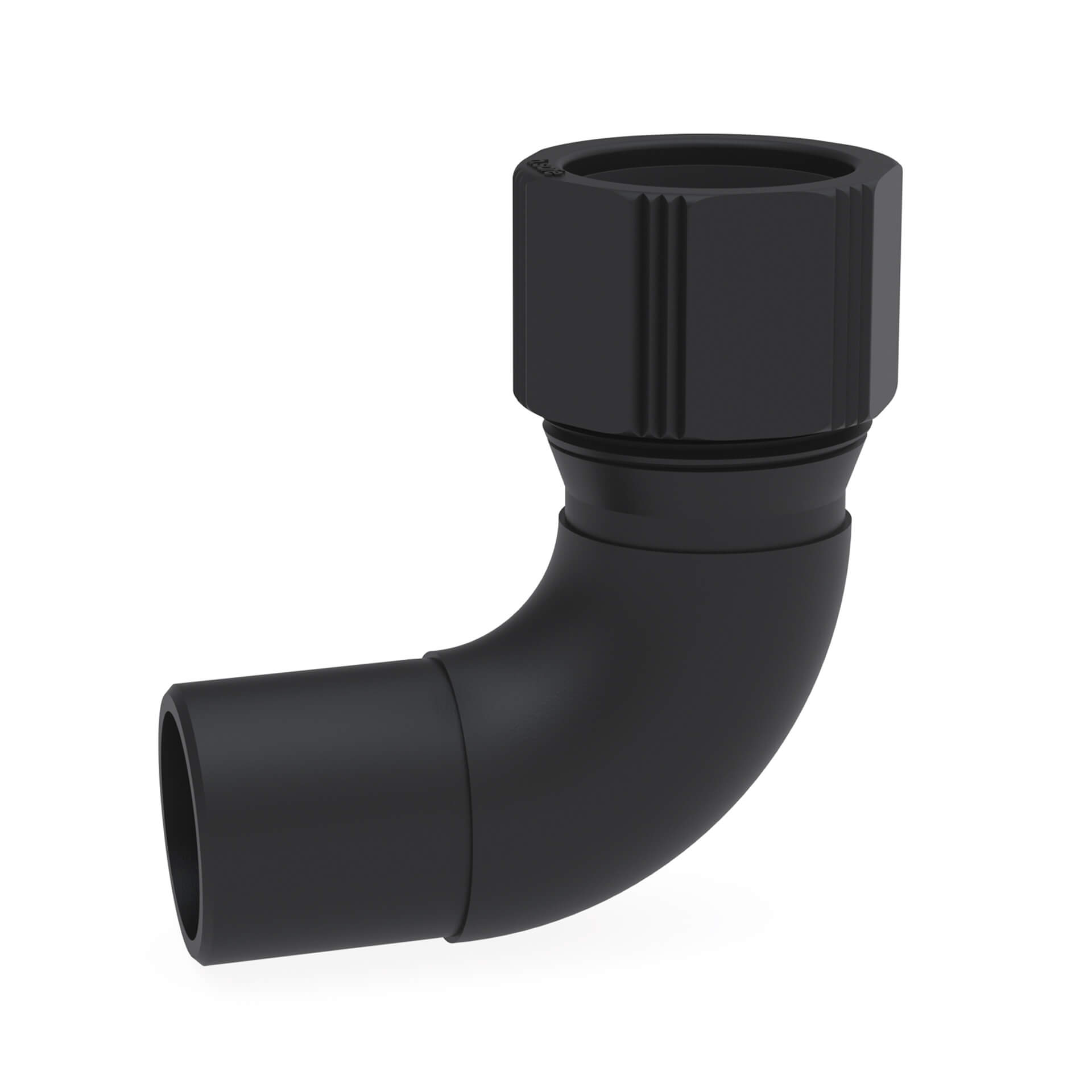

Bogenverbinder für Waste Pipe Rohrbogen ca. 90° aus ableitfähigem PE-EX. Anschluss 1: Klemmverbindung zum Einstecken und Klemmen von b.safe Waste Pipes mit Außen-Ø 32 mm. Anschluss 2: entweder Klemmverbindung für b.safe Waste Pipes, Außengewinde GL25 zum Übergang auf flexible b.safe Waste Tubes oder Endstück mir Rohr-Ø 32 mm zum Übergang auf Klemmverbindung. Jede Klemmverbindung besteht aus 1 Überwurfmutter aus PE-EX, 2 konischen Dichtringen aus PTFE-EX, 1 O-Ring aus EPDM. Abmessungen: Form Rundbogen / Elbow tube Anschluss 1 Klemmverbindung / clamp connection Ø 32 mm Anschluss 2 Rohr-Ø 32 mm / Tube dia. 32 mm Abmessungen (L x H) mm 83 x 95

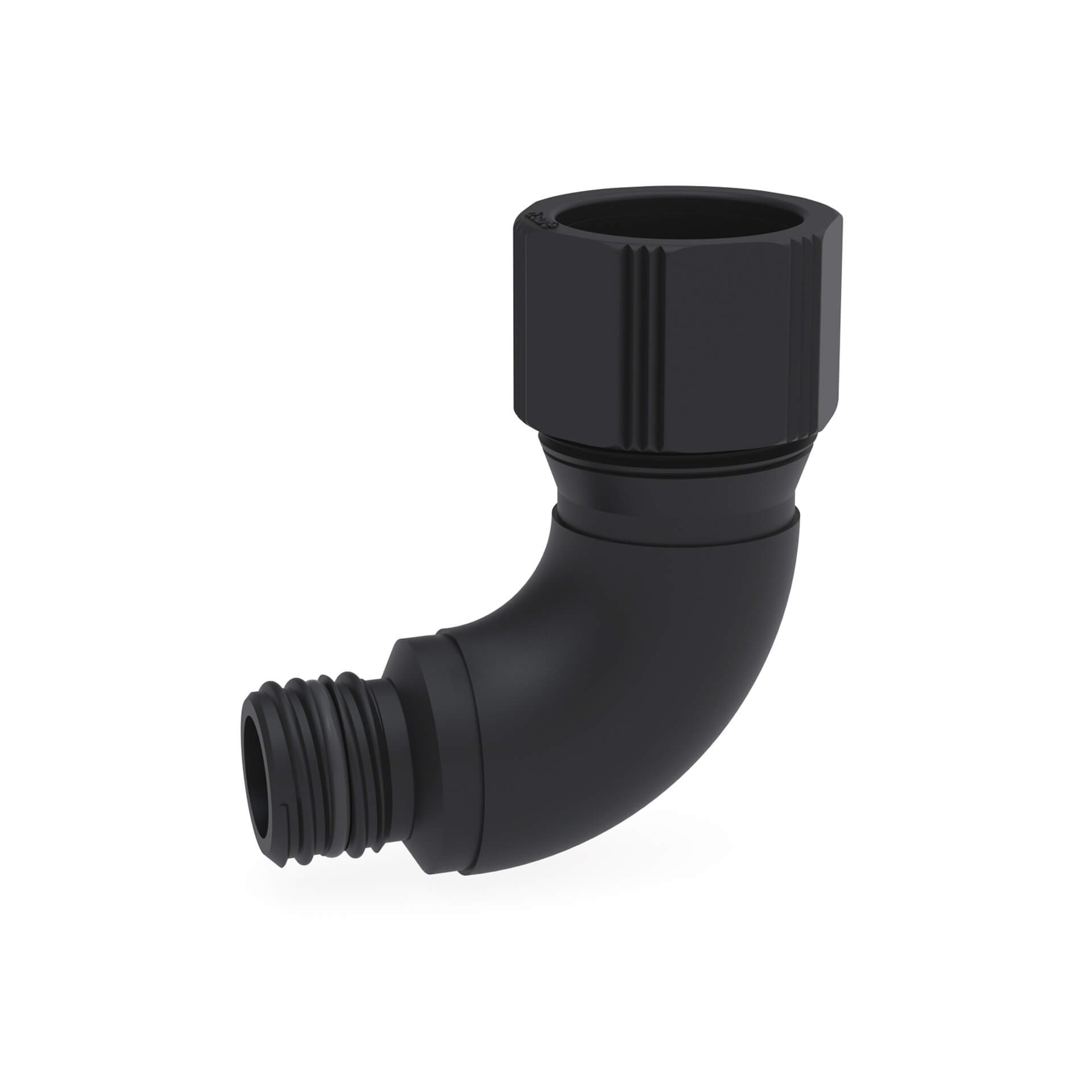

Bogenverbinder für Waste Pipe Rohrbogen ca. 90° aus ableitfähigem PE-EX. Anschluss 1: Klemmverbindung zum Einstecken und Klemmen von b.safe Waste Pipes mit Außen-Ø 32 mm. Anschluss 2: entweder Klemmverbindung für b.safe Waste Pipes, Außengewinde GL25 zum Übergang auf flexible b.safe Waste Tubes oder Endstück mir Rohr-Ø 32 mm zum Übergang auf Klemmverbindung. Jede Klemmverbindung besteht aus 1 Überwurfmutter aus PE-EX, 2 konischen Dichtringen aus PTFE-EX, 1 O-Ring aus EPDM. Abmessungen: Form Rundbogen / Elbow tube Anschluss 1 Klemmverbindung / clamp connection Ø 32 mm Anschluss 2 GL25 mänlich / male Abmessungen (L x H) mm 80 x 95

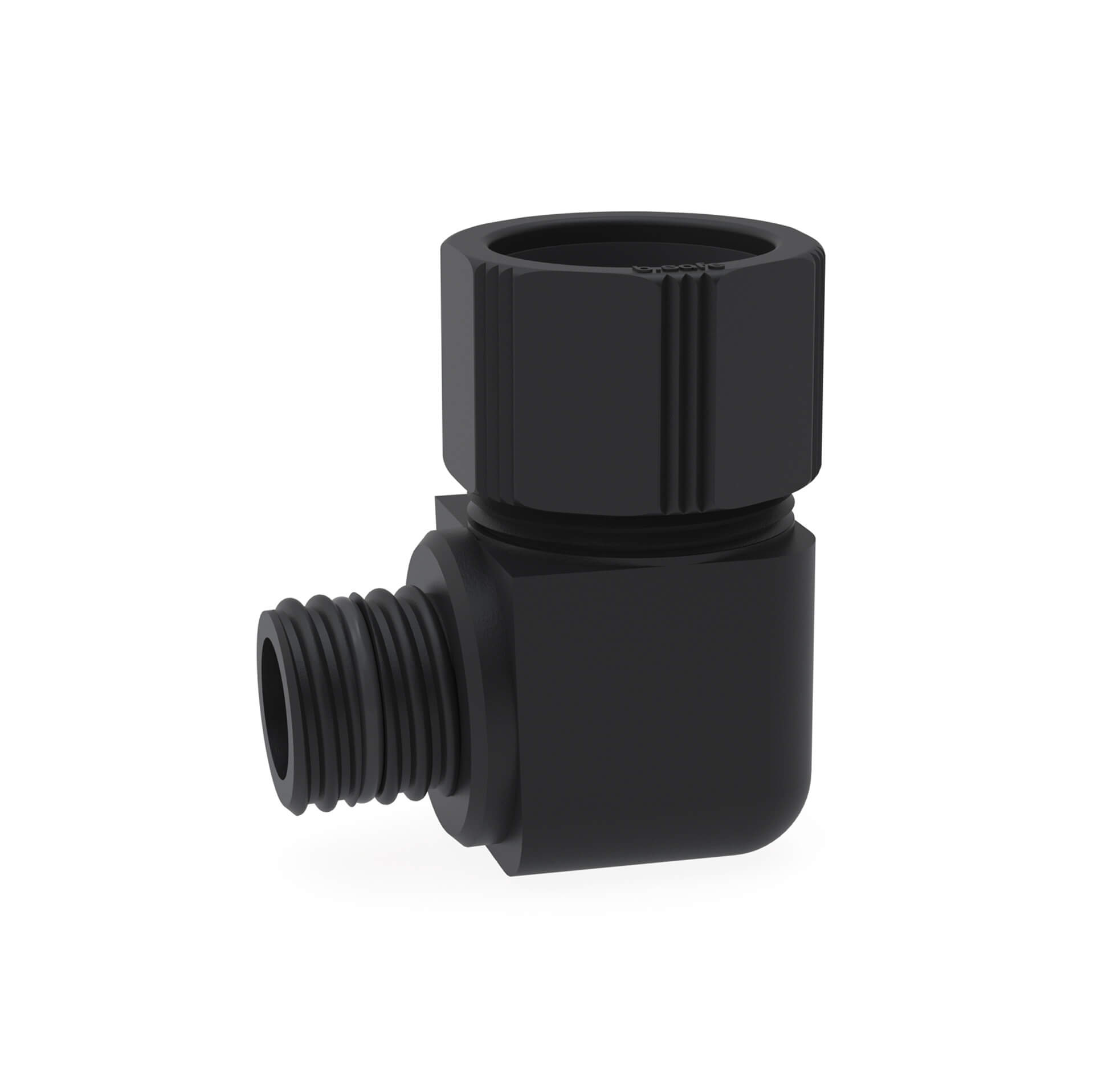

Winkelverbinder für Waste Pipe Winkelstück ca. 90° aus ableitfähigem PE-EX. Anschluss 1: Klemmverbindung zum Einstecken und Klemmen von b.safe Waste Pipes mit Außen-Ø 32 mm. Anschluss 2: Außengewinde GL25 zum Übergang auf flexible b.safe Waste Tubes. Jede Klemmverbindung besteht aus 1 Überwurfmutter aus PE-EX, 2 konischen Dichtringen aus PTFE-EX, 1 O-Ring aus EPDM. Abmessungen: Form L Anschluss 1 Klemmverbindung / clamp connection Ø 32 mm Anschluss 2 GL25 mänlich / male Abmessungen (L x H) mm 64 x 77

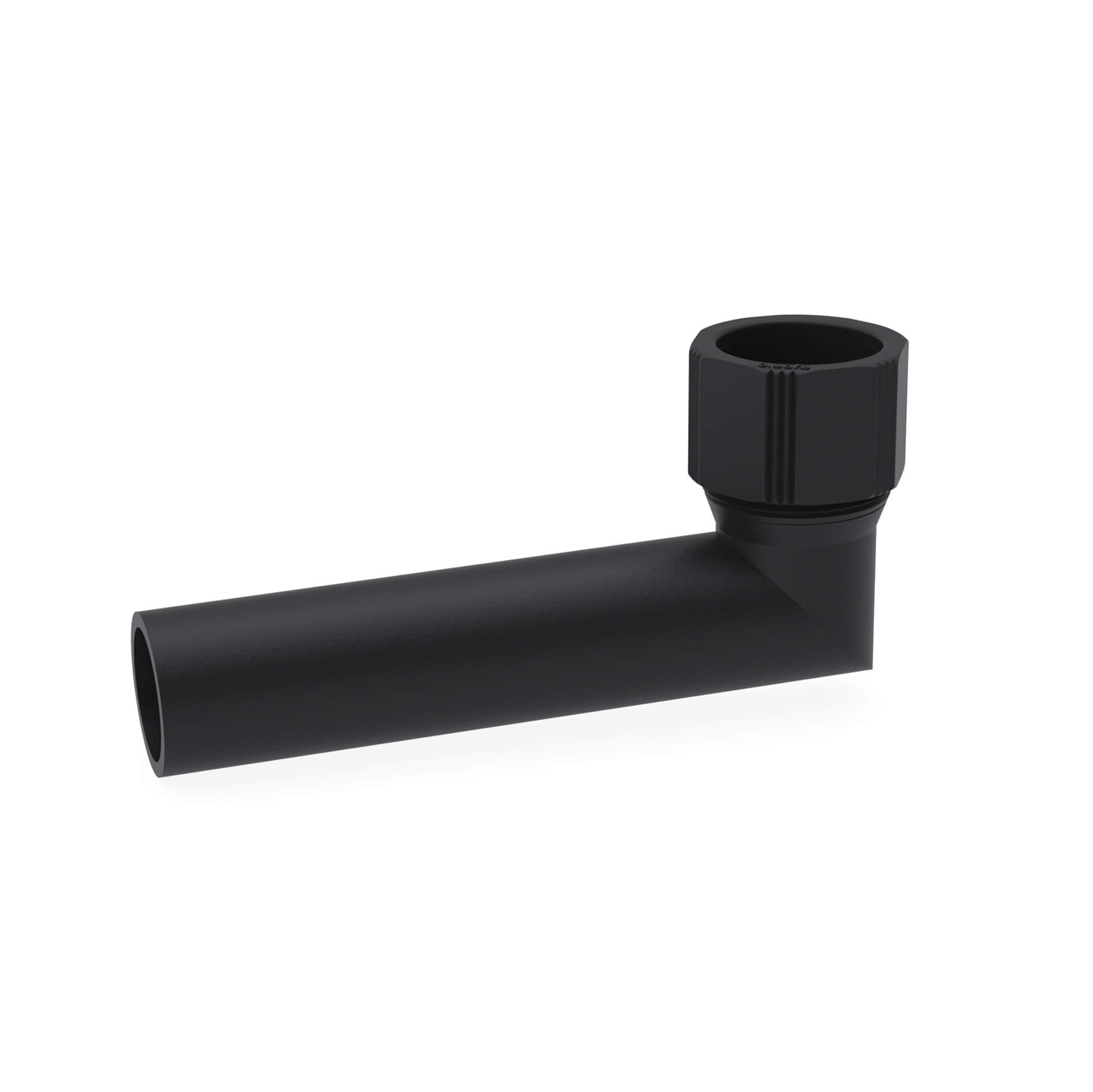

Winkelverbindungsrohr Winkelrohr ca. 90° aus ableitfähigem PE-EX. Mit Klemmverbindung zum Einstecken und Klemmen von b.safe Waste Pipes mit Außen-Ø 32 mm, Endstück mit Außen-Ø 32 mm in zwei Nutzlängen. Jede Klemmverbindung besteht aus 1 Überwurfmutter aus PE-EX, 2 konischen Dichtringen aus PTFE-EX, 1 O-Ring aus EPDM. Abmessungen: Form L Anschluss 1 Klemmverbindung / clamp connection Ø 32 mm Anschluss 2 Rohr-Außen-Ø 32 mm / Tube O.D. 32 mm Nutzlänge mm 110 Gesamtlänge mm 150

Winkelverbindungsrohr für Waste Pipe Winkelrohr ca. 90° aus ableitfähigem PE-EX. Mit Klemmverbindung zum Einstecken und Klemmen von b.safe Waste Pipes mit Außen-Ø 32 mm, Endstück mit Außen-Ø 32 mm in zwei Nutzlängen. Jede Klemmverbindung besteht aus 1 Überwurfmutter aus PE-EX, 2 konischen Dichtringen aus PTFE-EX, 1 O-Ring aus EPDM. Abmessungen: Form L Anschluss 1 Klemmverbindung / clamp connection Ø 32 mm Anschluss 2 Rohr-Außen-Ø 32 mm / Tube O.D. 32 mm Nutzlänge mm 460 Gesamtlänge mm 500

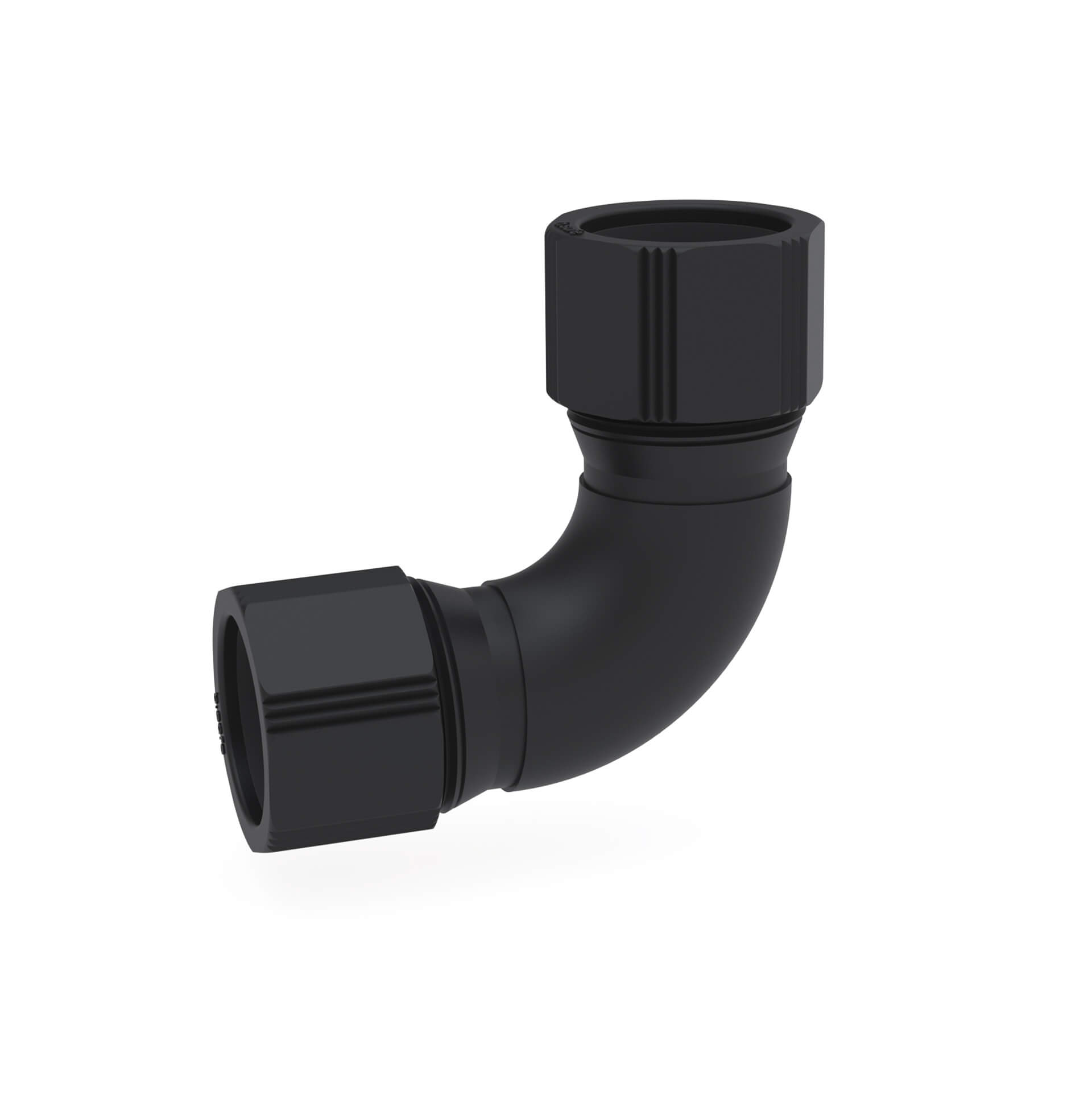

Bogenverbinder für Waste Pipe Rohrbogen ca. 90° aus ableitfähigem PE-EX. Anschluss 1: Klemmverbindung zum Einstecken und Klemmen von b.safe Waste Pipes mit Außen-Ø 32 mm. Anschluss 2: entweder Klemmverbindung für b.safe Waste Pipes, Außengewinde GL25 zum Übergang auf flexible b.safe Waste Tubes oder Endstück mir Rohr-Ø 32 mm zum Übergang auf Klemmverbindung. Jede Klemmverbindung besteht aus 1 Überwurfmutter aus PE-EX, 2 konischen Dichtringen aus PTFE-EX, 1 O-Ring aus EPDM. Abmessungen: Form Rundbogen / Elbow tube Anschluss 1 Klemmverbindung / clamp connection Ø 32 mm Anschluss 2 Klemmverbindung / clamp connection Ø 32 mm Abmessungen (L x H) mm 100 x 100

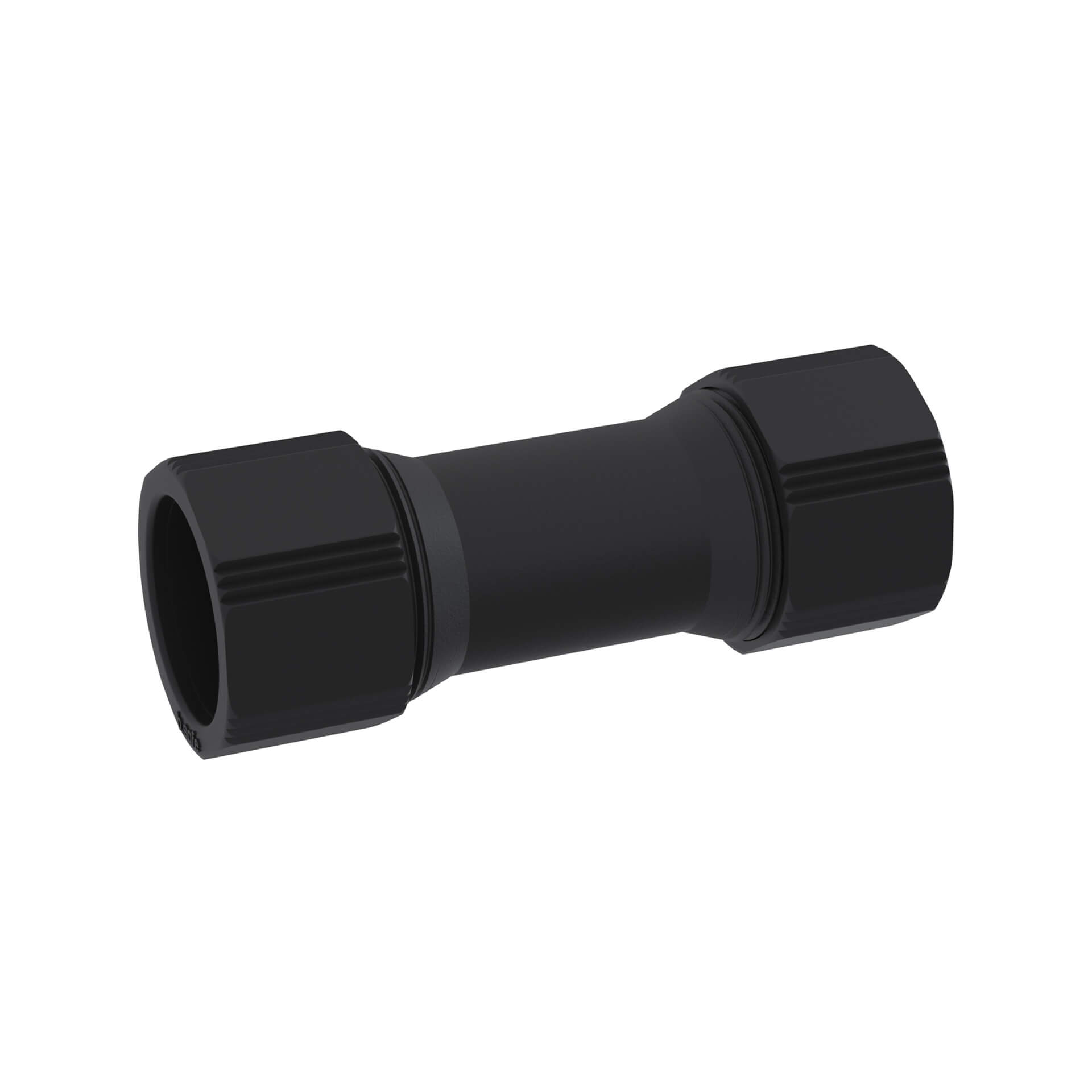

Verbinder für Waste Pipe Gerades Verbindungsstück aus ableitfähigem PE-EX mit Klemmverbindung zum Einstecken und Klemmen von b.safe Waste Pipes mit Außen-Ø 32 mm. Jede Klemmverbindung besteht aus 1 Überwurfmutter aus PE-EX, 2 konischen Dichtringen aus PTFE-EX, 1 O-Ring aus EPDM. Abmessungen: Form gerade / straight Anschluss 2x Klemmverbindung / clamp connection Ø 32 mm Abmessungen (LxØ) mm 125 x 44

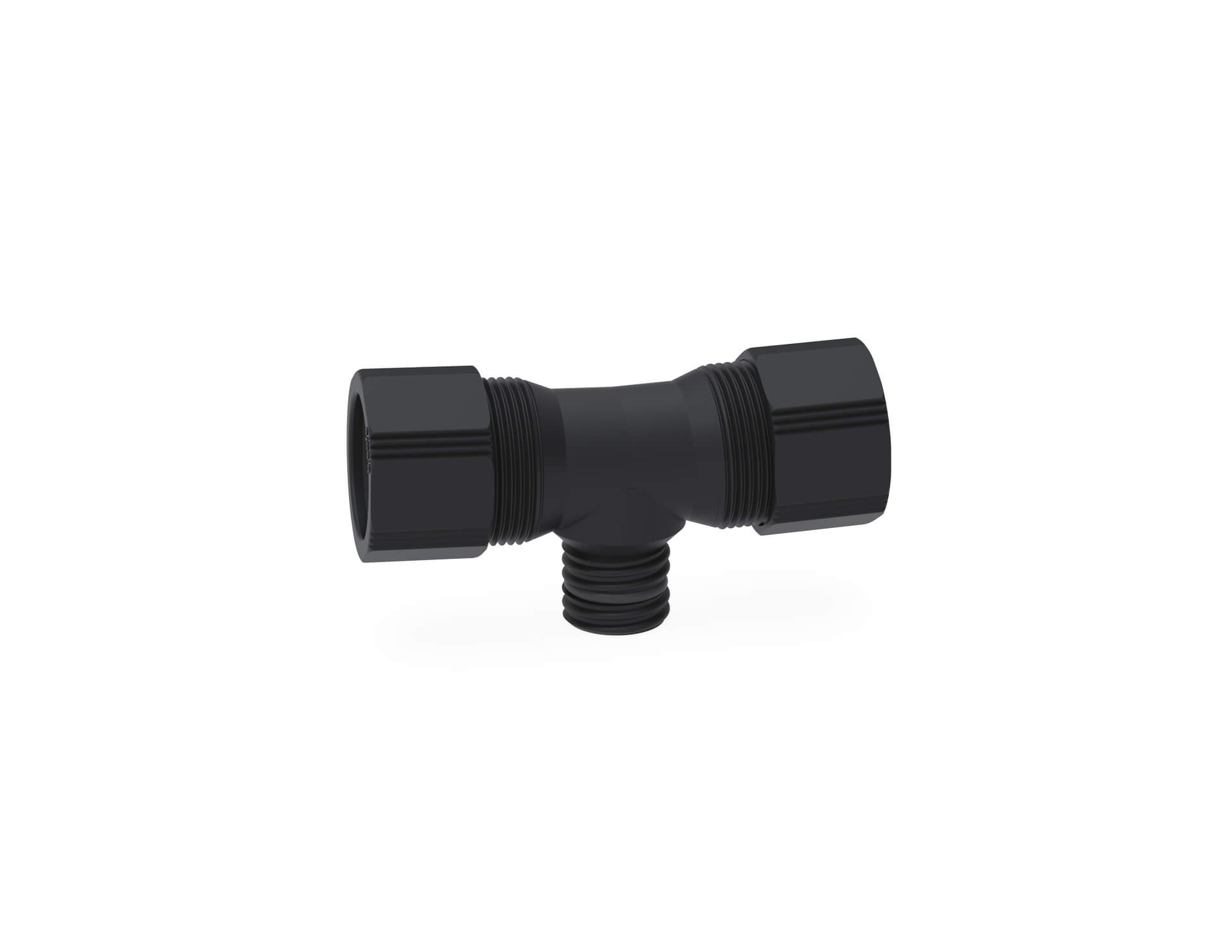

Y-Verbindungsrohr für Waste Pipe Verbindungsstück in Y-Form aus ableitfähigem PE-EX, seitliche Anschlüsse mit Gefälle ca. 2° zum mittigen Abfl uss sowie mit Überwurfmutter und Klemmring zum Einstecken und Klemmen von b.safe Waste Pipes mit Außen-Ø 32 mm. Mittlerer Anschluss entweder Außengewinde GL25 zur Montage von z. B. b.safe Waste Tubes oder Rohr-Ø 32 mm. Abmessungen: Form Y Seitliche Anschluss 2x Klemmverbindung / clamp connection Ø 32 mm Mittlere Anschluss GL25 Gesamtlänge mm 120

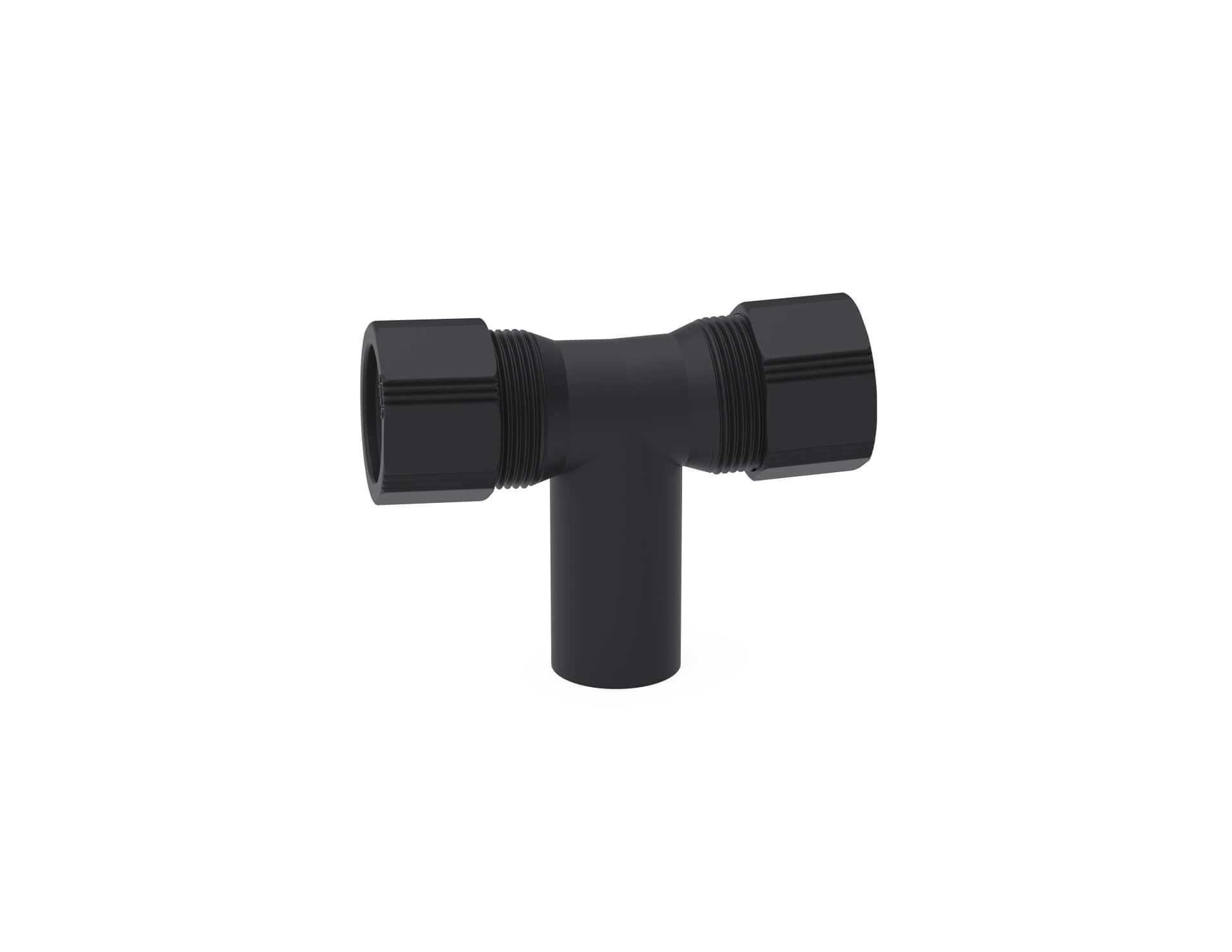

Y-Verbindungsrohr für Waste Pipe Verbindungsstück in Y-Form aus ableitfähigem PE-EX, seitliche Anschlüsse mit Gefälle ca. 2° zum mittigen Abfl uss sowie mit Überwurfmutter und Klemmring zum Einstecken und Klemmen von b.safe Waste Pipes mit Außen-Ø 32 mm. Mittlerer Anschluss entweder Außengewinde GL25 zur Montage von z. B. b.safe Waste Tubes oder Rohr-Ø 32 mm. Abmessungen: Form Y Seitliche Anschluss 2x Klemmverbindung / clamp connection Ø 32 mm Mittlere Anschluss 2x Klemmverbindung / clamp connection Ø 32 mm Gesamtlänge mm 120

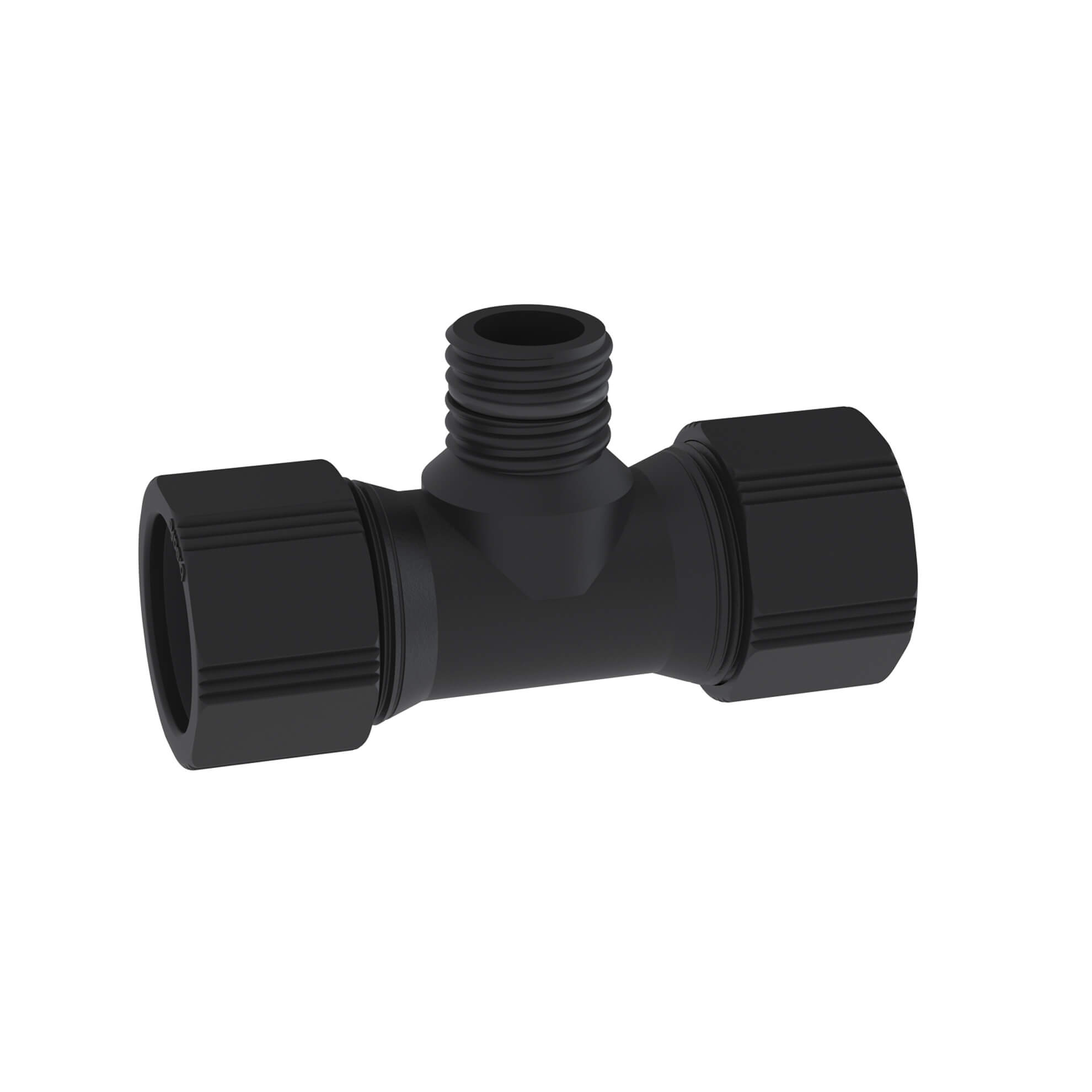

T-Verbindungsrohr für Waste Pipe Verbindungsstück in T-Form aus ableitfähigem PE-EX, seitliche Anschlüsse mit Klemmverbindung zum Einstecken und Klemmen von b.safe Waste Pipes mit Außen-Ø 32 mm. Mittlerer Anschluss Außengewinde GL25 zur Montage von z. B. b.safe Waste Tubes. Jede Klemmverbindung besteht aus 1 Überwurfmutter aus PE-EX, 2 konischen Dichtringen aus PTFE-EX, 1 O-Ring aus EPDM. Abmessungen: Form T Seitliche Anschlüsse Klemmverbindung / clamp connection Ø 32 mm Mittlerer Anschluss GL25 männlich / male Gesamtlänge mm 110

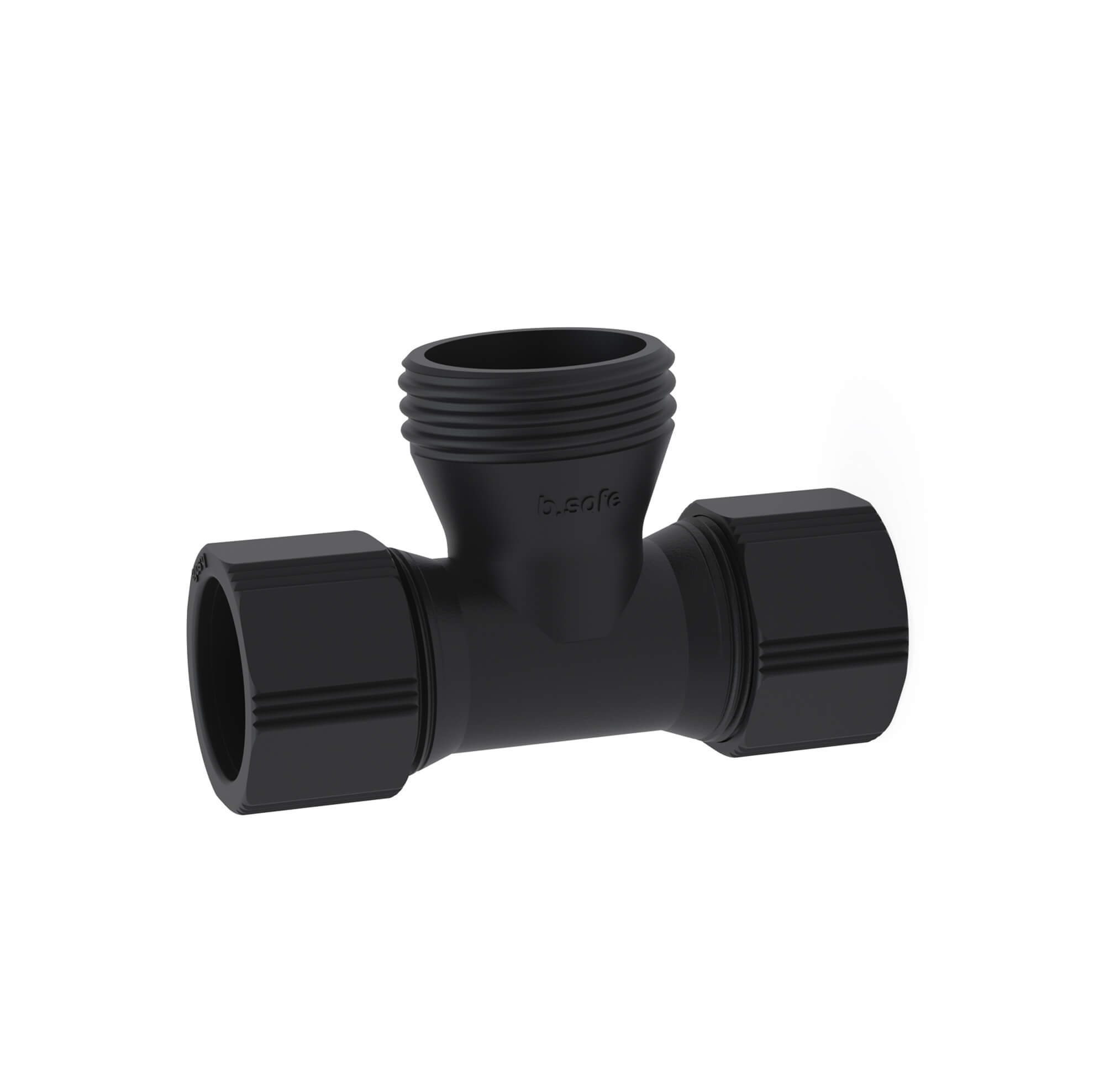

T-Verbindungsrohr für Waste Pipe Verbindungsstück in T-Form aus ableitfähigem PE-EX, seitlich Klemmverbindungen zum Einstecken und Klemmen von b.safe Waste Pipes mit Außen-Ø 32 mm. Mittlerer Anschluss Außengewinde GL45 zur Montage von z. B. b.safe System Caps. Jede Klemmverbindung besteht aus 1 Überwurfmutter aus PE-EX, 2 konischen Dichtringen aus PTFE-EX, 1 O-Ring aus EPDM. Abmessungen: Form T Seitliche Anschlüsse Klemmverbindung / clamp connection Ø 32 mm Mittlerer Anschluss GL45 männlich / male Gesamtlänge mm 125

T-Verbindungsrohr für Waste Pipe Verbindungsstück in T-Form aus ableitfähigem PE-EX, seitlich Klemmverbindungen zum Einstecken und Klemmen von b.safe Waste Pipes mit Außen-Ø 32 mm. Mittlerer Anschluss Außengewinde GL45 zur Montage von z. B. b.safe System Caps. Jede Klemmverbindung besteht aus 1 Überwurfmutter aus PE-EX, 2 konischen Dichtringen aus PTFE-EX, 1 O-Ring aus EPDM. Abmessungen: Form T Seitliche Anschlüsse Klemmverbindung / clamp connection Ø 32 mm Mittlerer Anschluss GL45 männlich / male Gesamtlänge mm 225

Cap GL28 Schraubkappe aus PPS für Gewinde GL28, frei drehbarer Einsatz aus PTFE. Mit PFA-Fittings für Kapillaren mit Außendurchmesser 3,2 mm (Gewinde UNF 1/4“), Blindfittings aus PFA zum Verschluss nicht benötigter Anschlüsse und einem Belüftungsventil mit Wechselanzeige. Ausführung und Lieferumfang gemäß Tabelle. Abmessungen: Anzahl Kapillaranschlüsse 1 Anzahl Fittings gelb 1 x Ø 3,2 mm Anzahl Blindfittings milchig-weiß 0

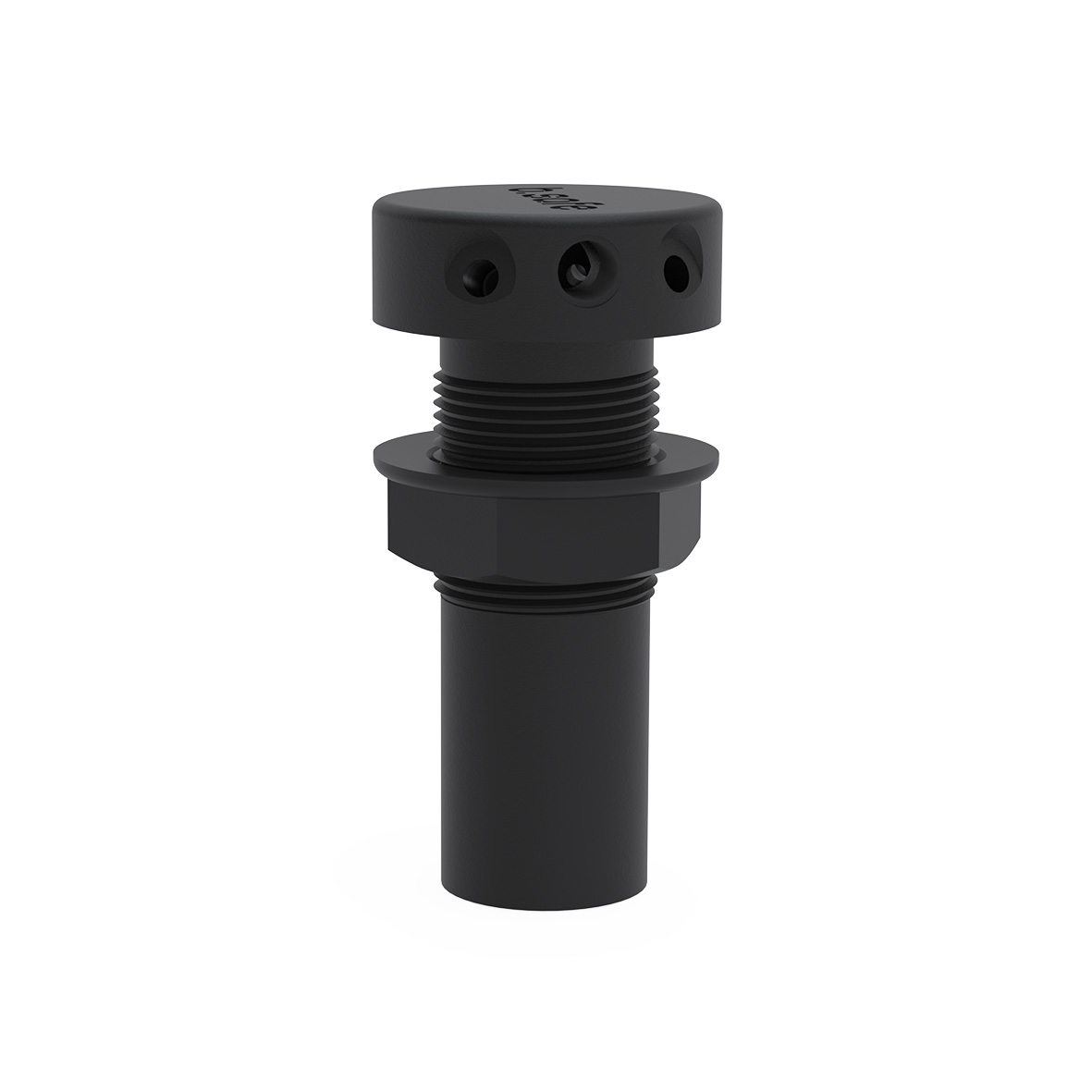

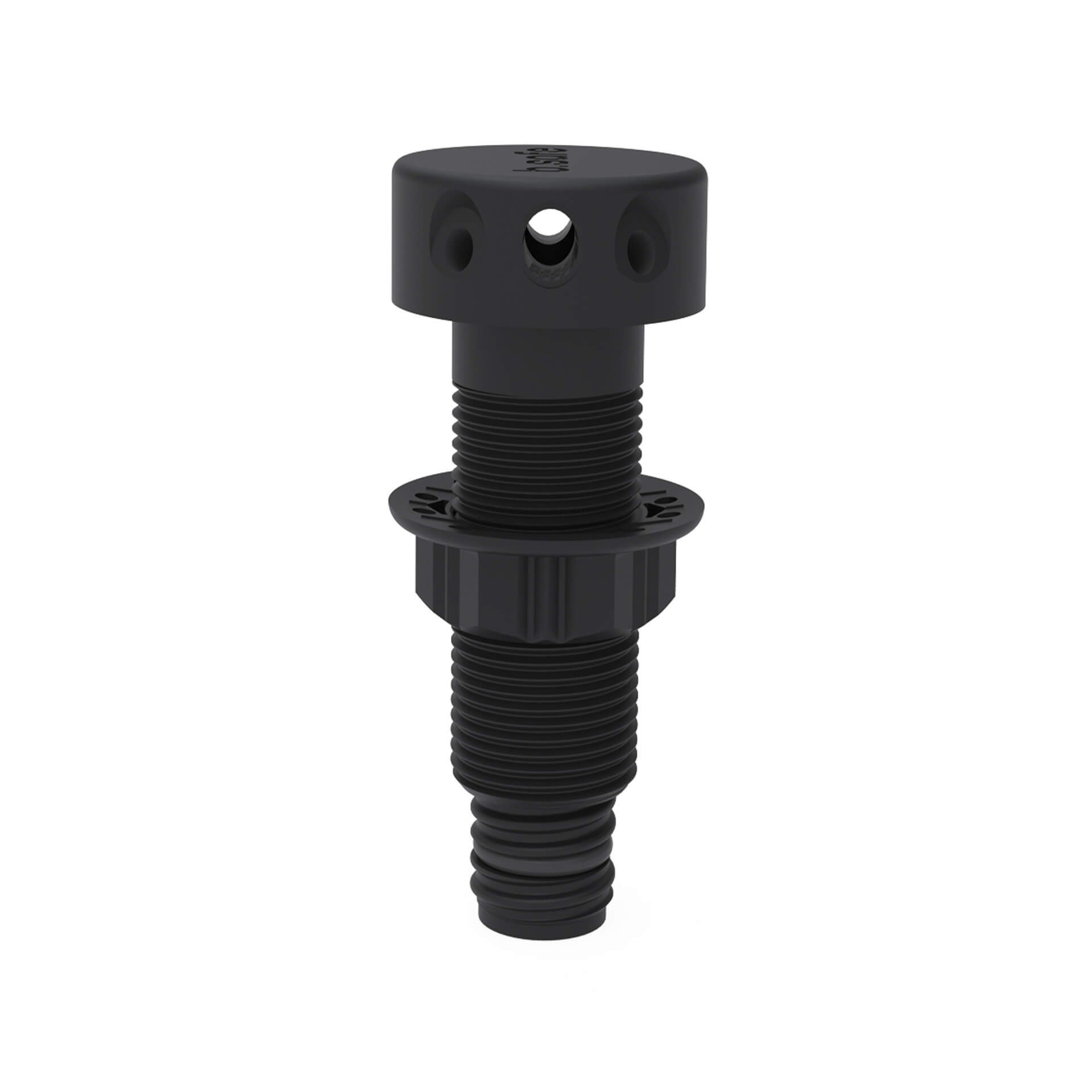

Tischdurchführung Multiport II für Waste Pipes Aus ableitfähigem PE-EX, geeignet für Platten mit einer Stärke von 10 bis 35 mm, einfache Fixierung durch Kontermutter. Geringe Aufbauhöhe durch seitliche Anschlüsse, alle Gewinde schräg angesetzt für zusätzliches Gefälle und Anschluss von Schläuchen ohne Abknicken. Anschlüsse Oberseite: 2x2 Kapillaranschlüsse (Innengewinde UNF 1/4“) zum Anschluss von Kapillaren mit b.safe Fittings, 2x1 Schlauchanschluss (Innengewinde NPT 1/8“) für Schlaucholiven. Fittings und Schlaucholiven sind nicht im Lieferumfang enthalten. Anschluss Unterseite: Außen-Ø 32 mm zur direkten Verbindung mit starren b.safe Pipe Connections, bei Bedarf kürzbar. Abmessungen: Kapillaranschlüsse 4x UNF 1/4 Anzahl Schlauchanschlüsse 2x NPT 1/8" Gewindeanschluss unten Außen-Ø / O.D. 32 mm Gesamtlänge mm 260 "

Cap GL28 Schraubkappe aus PPS für Gewinde GL28, frei drehbarer Einsatz aus PTFE. Mit PFA-Fittings für Kapillaren mit Außendurchmesser 3,2 mm (Gewinde UNF 1/4“), Blindfittings aus PFA zum Verschluss nicht benötigter Anschlüsse und einem Belüftungsventil mit Wechselanzeige. Ausführung und Lieferumfang gemäß Tabelle. Abmessungen: Anzahl Kapillaranschlüsse 1 Anzahl Fittings gelb 1 x Ø 3,2 mm Anzahl Blindfittings milchig-weiß 0

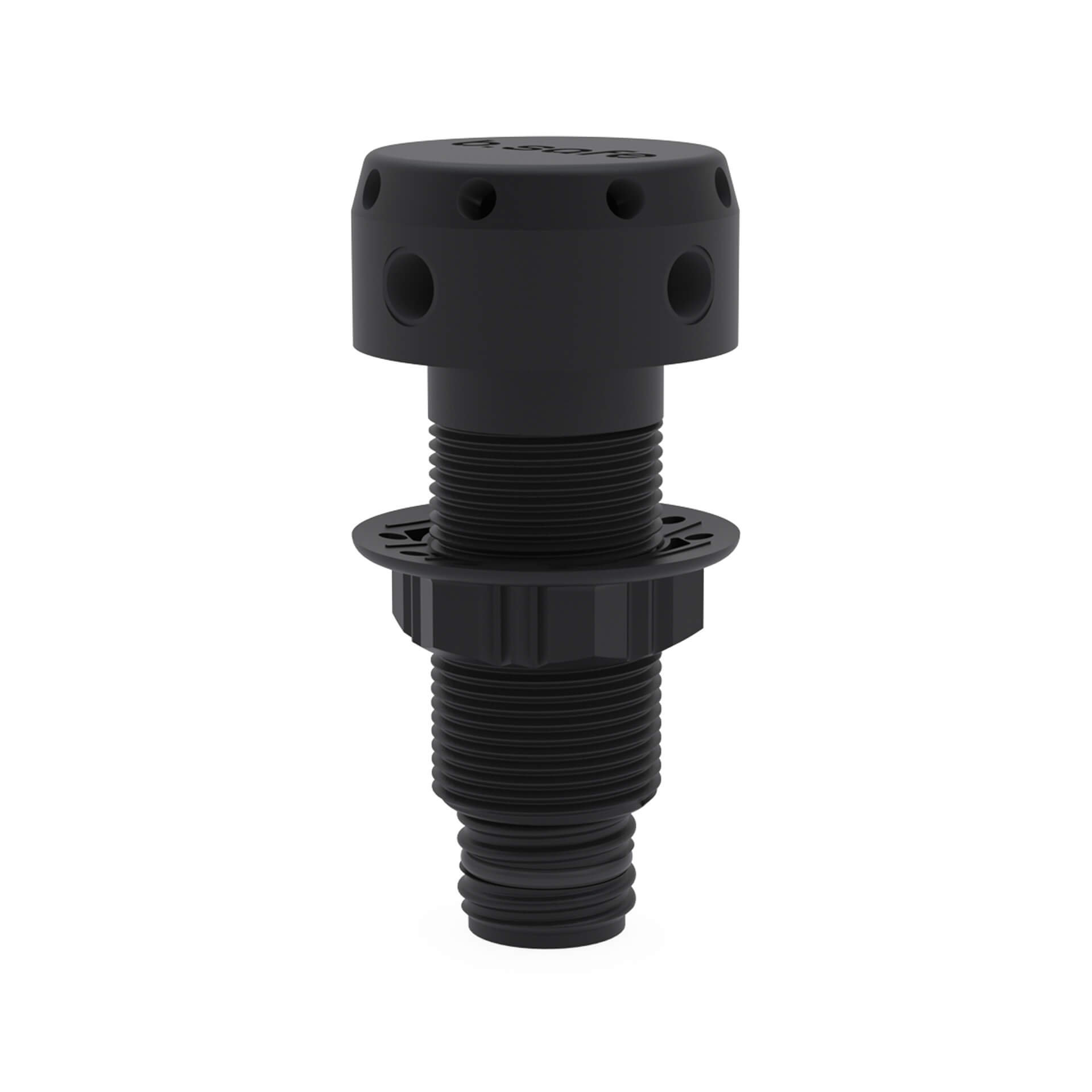

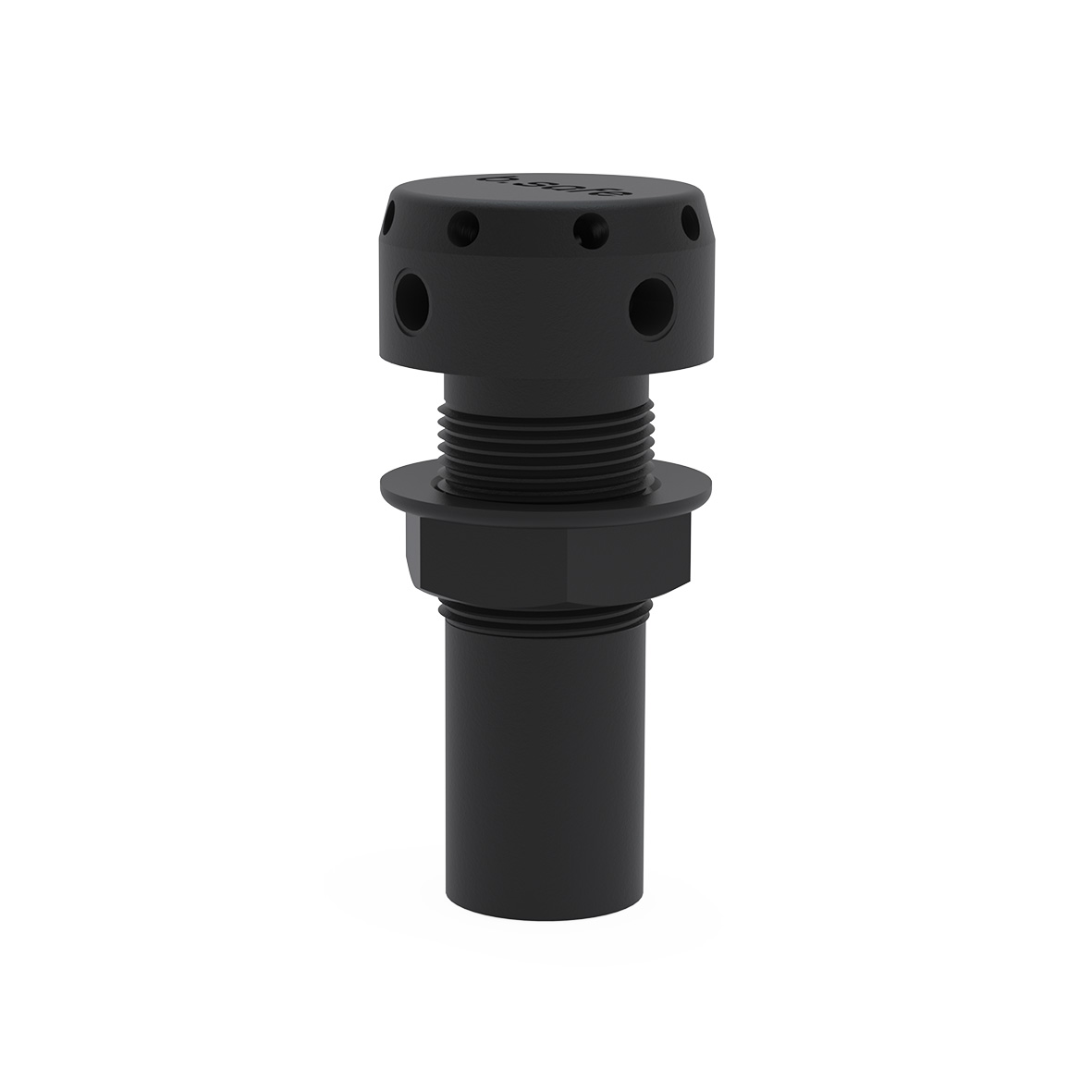

Aus ableitfähigem PE-EX, geeignet für Platten mit einer Stärke von 10 bis 35 mm, einfache Fixierung durch Kontermutter. Geringe Aufbauhöhe durch seitliche Anschlüsse, alle Gewinde schräg angesetzt für zusätz aus PE-EX, Innengewinde Tischoberseite: 8x UNF 1/4" 28G (schräg), 4x NPT 1/8" (gerade), Scheibendurchmesser 52 mm, Gesamtlänge 268 mm, Anschluss unten für Außen-Ø 32 mm, Zubehör (Fittings, Schlaucholiven) nicht enthalten.
